攔汙柵(沖孔式攔污柵)
污水處理預處理用機械格柵設備：本頁提供沖孔式攔污柵之選型條件、適用工況與設計參考，用於污水處理前處理設備規劃。

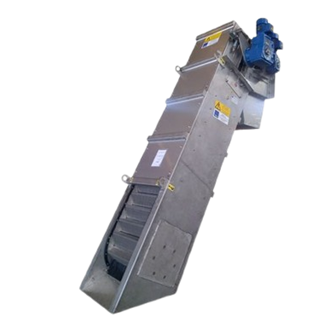

沖孔式攔污柵（Perforated Plate Screen）為污水處理廠與抽水站前處理段使用之固液分離設備，主要設置於進水渠道或粗格柵之後，用以去除水中纖維、塑膠、布料、紙類與懸浮固體，避免後續泵浦、曝氣設備與沉澱單元堵塞或磨損。
相較傳統耙齒格柵，沖孔式攔污柵採用連續式濾帶過濾，可在高負荷流量與高纖維含量條件下維持穩定過水能力，常用於市政污水、合流制下水道及工業廢水系統之預處理程序。本設備常用於污水處理廠細格柵或前處理機械格柵選型設計。
原理
連續過濾與自清潔機構

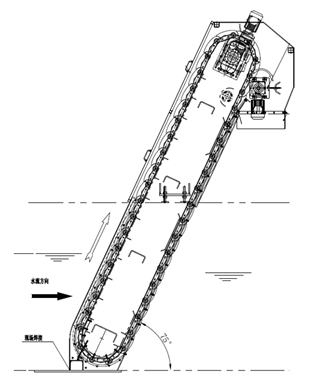

設備由驅動裝置帶動封閉式沖孔板濾帶循環運動：
- 污水流入渠道
- 固體顆粒與纖維被孔板截留
- 沖孔板濾帶提升將雜物帶離水面
- 翻轉卸渣
- 清掃刷與沖洗系統清潔網板
- 濾帶返回進入過濾段
此機制可在固定水位差下運行，降低水頭損失變動並避免泵浦吸入雜物造成阻塞。
說明
設備組成與功能
沖孔式攔污柵主要包含：
- 驅動單元（減速機 + 電動機）

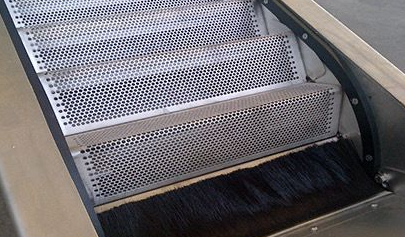

- 不銹鋼沖孔板濾帶
- 清掃刷裝置
- 機架與密封側板
- 電控系統
- 高壓沖洗系統（選配）
封閉式濾帶結構可防止纖維纏繞，並避免傳統耙齒格柵卡滯或斷齒情形。
特點
適用高纖維污水的機械格柵
- 穩定截留率（約 6mm 以上固體）
- 低水頭損失變動
- 防纏繞設計
- 可連續運轉
- 低維護需求
- 適用高流量進水
- 降低泵浦堵塞機率
- 降低後段曝氣池漂浮物負荷
適用於含抹布、塑膠袋與纖維之都市污水。
當高纖維污水條件下，相較迴轉式或耙齒式格柵，沖孔式攔污柵具有較穩定之運轉與較低卡滯風險。
流程
污水廠前處理流程中的位置
進水 → 粗格柵 → 沖孔式攔污柵 → 抽水機 → 砂水分離 → 初沉池 → 生物處理
沖孔式攔污柵通常作為細格柵使用，以保護泵浦與沉砂池設備。
何時應使用沖孔式攔污柵（設備選型參考）
在污水處理前處理設備選型時，沖孔式攔污柵通常用於含有纖維、布料與塑膠袋等易纏繞固體之進流水條件。相較於耙齒式格柵，其連續濾帶結構可降低纏繞與卡滯機率，適用於抹布量高或合流制下水道系統。
當系統設計目標包含下列條件時，建議採用沖孔式攔污柵：
- 抽水機堵塞發生頻率高
- 後段曝氣池有漂浮物問題
- 細格柵需小於 10 mm 孔徑
- 進流水含高比例纖維或塑膠
- 需要穩定水頭損失以避免水位波動
- 需 24 小時連續運轉
若污染物主要為砂粒或無纖維顆粒，則可評估其他格柵型式。
沖孔式攔污柵常作為粗格柵後之細格柵設備，用於保護泵浦與沉砂池設備，並降低後續處理單元維護需求。
規格
（依設計條件客製）
|
項目 |
範例 |
|
渠寬 |
1 m |
|
渠深 |
1.57 m |
|
安裝角度 |
75° |
|
孔徑 |
6 mm |
|
驅動功率 |
1 HP + 1 HP |
|
運轉 |
24 小時/天連續或間歇運行 |
|
防護 |
IP55 |
處理能力
與水頭損失相關之設計能力
設備處理能力取決於：
- 過水面積
- 孔徑尺寸
- 進流水 SS 與纖維量
- 允許水位差
一般適用流量範圍：
小型泵站：100–500 m³/h
中型污水廠：500–10,000 m³/h
大型處理廠：多渠配置 >10,000 m³/h
應用範圍
- 市政污水處理廠
- 抽水站
- 工業廢水
- 食品加工廢水
- 造紙廢水
- 再生水處理
- 海淡前處理
特別適合高纖維或易纏繞廢水。
關聯技術與設備
常與以下設備搭配：
- 粗格柵
- 砂水分離機
- 螺旋輸送機
- 壓榨脫水機
- 初沉池
- 曝氣沉砂池
技術資料
材質：SUS304
表面處理：酸洗鈍化
防蝕：重防蝕塗裝
設計適用戶外腐蝕環境與長期連續運轉。
其它
- 可液位差自動控制
- 可遠端監控
- 可客製孔徑
- 可防爆設計
- 該設備有多國製造版本：韓國、中國、台灣，可依據客戶產地需求報價
常見問題（FAQ）
Q1：沖孔式攔污柵與耙齒格柵差異為何？
沖孔式攔污柵採用連續濾帶過濾，適合含抹布、纖維與塑膠袋之污水；耙齒格柵則適合較粗大顆粒固體。當污水中纖維含量高時，沖孔式攔污柵可降低纏繞與卡滯問題。
Q2：沖孔式攔污柵適用的孔徑範圍為何？
一般常用孔徑為 3–10 mm。實際選擇需依後段設備保護需求與允許水頭損失決定。
Q3：是否可以取代細格柵？
可作為細格柵使用，常設置於粗格柵之後以保護抽水機、沉砂池及後段處理單元。
Q4：設備會不會容易堵塞？
由於採用封閉式濾帶與清掃刷設計，可持續清除附著物，在高纖維污水中仍能維持穩定運轉。
Q5：需要全天候運轉嗎？
多數污水廠採液位差自動啟停，也可 24 小時連續運行，依設計條件設定。
